Αντικραδασμικά συστήματα της STIHL: Πιο υγιεινός και πιο ακριβής χειρισμός
Όποιος εργάζεται για μεγάλο χρονικό διάστημα με εργαλεία με κινητήρα, ξέρει να εκτιμά ένα αντικραδασμικό σύστημα (σύστημα AV). Θα σας το παρουσιάσουμε εδώ αναλυτικά.
27.07.2023
Επισκόπηση: Αντικραδασμικό σύστημα
- Αποσύνδεση των σημείων λαβής του μηχανήματος από το σύστημα μετάδοσης κίνησης για λιγότερους κραδασμούς
- Σύνθετη αλληλεπίδραση των στοιχείων απόσβεσης και ελατηριωτών στοιχείων στο σύστημα AV
- Ιδανικό για εργασία χωρίς κόπωση, μικρότερη καταπόνηση των μυών, π.χ. στο δάσος, στο GaLaBau και στο εργοτάξιο
- Διάφορες απαιτήσεις για βενζινοκίνητα, επαναφορτιζόμενα και ηλεκτρικά μηχανήματα
- Το σύστημα AV είναι ένα σημαντικό στοιχείο για τη συμμόρφωση με τις κατευθυντήριες οδηγίες για την προστασία της εργασίας
Πώς επενεργεί ένα αντικραδασμικό σύστημα;
Ουσιαστικά, η δομή και η αποτελεσματικότητα του αντικραδασμικού συστήματος σε όλα τα μηχανήματα STIHL είναι ίδιες: Το αντικραδασμικό σύστημα αποσυνδέει τις λαβές του μηχανήματος από το σύστημα μετάδοσης κίνησης, μειώνοντας τους κραδασμούς. Επίσης, έχει σχεδιαστεί για τη συμμόρφωση με τα πρότυπα προστασίας της εργασίας, τα οποία θίγουν διεξοδικά το ζήτημα της καταπόνησης από κραδασμούς.
Το αντικραδασμικό σύστημα STIHL είναι ένα επακριβώς ζυγοσταθμισμένο σύστημα, στο οποίο τα εξαρτήματα του μηχανισμού κίνησης, οι λαβές και τα στοιχεία AV (από χάλυβα, καουτσούκ ή συνδυασμό και των δύο) έχουν εναρμονιστεί ιδανικά μεταξύ τους. Εδώ ισχύει ο γενικός κανόνας: Τα μαλακά συστήματα AV μπορούν μεν να απομονώνουν άριστα τους κραδασμούς, αλλά ορισμένες φορές μπορεί να έχουν ανεπιθύμητη αντίδραση στον χειρισμό του μηχανήματος. Για αυτό τον λόγο, η συμπεριφορά του μηχανήματος βελτιστοποιείται με τη βοήθεια υπολογιστή, σε πραγματικές συνθήκες χρήσης για το κάθε μηχάνημα.
Στην STIHL προσανατολιζόμαστε πάντα στις ανάγκες των πελατών μας και αυτοί επωφελούνται από την πολυετή εμπειρία μας. Έτσι διαθέτουμε μονίμως προσαρμοσμένα αντικραδασμικά συστήματα, σύμφωνα με τις ανάγκες της αγοράς.
Η καρδιά του αντικραδασμικού συστήματος
Σε κάθε αντικραδασμικό σύστημα, το κεντρικό στοιχείο είναι τα στοιχεία απόσβεσης και τα ελατηριωτά στοιχεία. Αποτελούνται από καουτσούκ, χάλυβα ή έναν συνδυασμό και των δύο υλικών. Στην STIHL, μπορούμε να προσαρμόζουμε εξατομικευμένα την απαιτούμενη δομή – συνδυάζουμε τα ελατηριωτά στοιχεία μας με ένα σύνθετο σύστημα αναστολής από αποσβεστήρες από καουτσούκ και σκληρό αφρό.
Τα βίντεο που ακολουθούν δείχνουν πώς η αλληλεπίδραση των στοιχείων απόσβεσης και των ελατηριωτών στοιχείων μειώνει τους κραδασμούς κατά την εργασία.
Αντικραδασμικά συστήματα σε διαφορετικούς μηχανισμούς κίνησης
Τα μηχανήματα της STIHL είναι βενζινοκίνητα, ηλεκτρικά ή επαναφορτιζόμενα. Ανάλογα με τον μηχανισμό κίνησης, οι απαιτήσεις για το αντικραδασμικό σύστημα που είναι τοποθετημένο στο μηχάνημα διαφέρουν.
Τα βενζινοκίνητα μηχανήματα της STIHL (και όλων των άλλων κατασκευαστών) κινούνται από την καύση του καυσίμου στον θάλαμο καύσης. Η καύση θέτει σε κίνηση τα έμβολα, τις μπιέλες και τον στροφαλοφόρο άξονα. Αυτά τα κινούμενα μέρη είναι ταλαντευόμενες μάζες, των οποίων οι παλινδρομικές κινήσεις μεταφέρονται στο περίβλημα του μηχανήματος και, επομένως, στα σημεία λαβής όπου ο χειριστής πιάνει το μηχάνημα.
Σε περίπτωση υπέρβασης ενός ορισμένου αριθμού στροφών (ο λεγόμενος αριθμός στροφών συντονισμού), η περιστροφική κίνηση του στροφαλοφόρου μεταδίδεται στο εργαλείο (για παράδειγμα, τον δίσκο κοπής ενός αρμοκόφτη, την αλυσίδα ενός αλυσοπρίονου ή τα μαχαίρια κοπής ενός κοπτικού μηχανήματος), προκαλώντας επιπλέον κραδασμούς.
Αυτές οι κινήσεις, συν τυχόν αζυγοσταθμία στο μηχάνημα, καθώς και η αντίδραση του εργαλείου μέσω της αλληλεπίδρασής του με το κατεργαζόμενο τεμάχιο και το περιβάλλον δημιουργούν ένα φάσμα κραδασμών, το οποίο μπορεί να απομονωθεί από τον χειριστή του μηχανήματος μέσω του χρησιμοποιούμενου συστήματος AV.
Τα επαναφορτιζόμενα αλλά και τα ηλεκτρικά μηχανήματα κινούνται από έναν ηλεκτροκινητήρα, ο οποίος δεν χρειάζεται τις ταλαντευόμενες μάζες, οι οποίες απαντώνται στους βενζινοκινητήρες. Οι κραδασμοί προκαλούνται κυρίως από την κίνηση του εργαλείου, την πιθανή αζυγοσταθμία, καθώς και την αλληλεπίδραση με το κατεργαζόμενο τεμάχιο και το περιβάλλον. Συνεπώς, η χρήση ενός αντικραδασμικού συστήματος είναι ιδιαίτερα σημαντική ακόμη και σε επαναφορτιζόμενα μηχανήματα.
Επαγγελματικά μηχανήματα STIHL με σύστημα AV
Το σύστημα AV προστατεύει τους μύες και τις αρθρώσεις στο MSA 300.

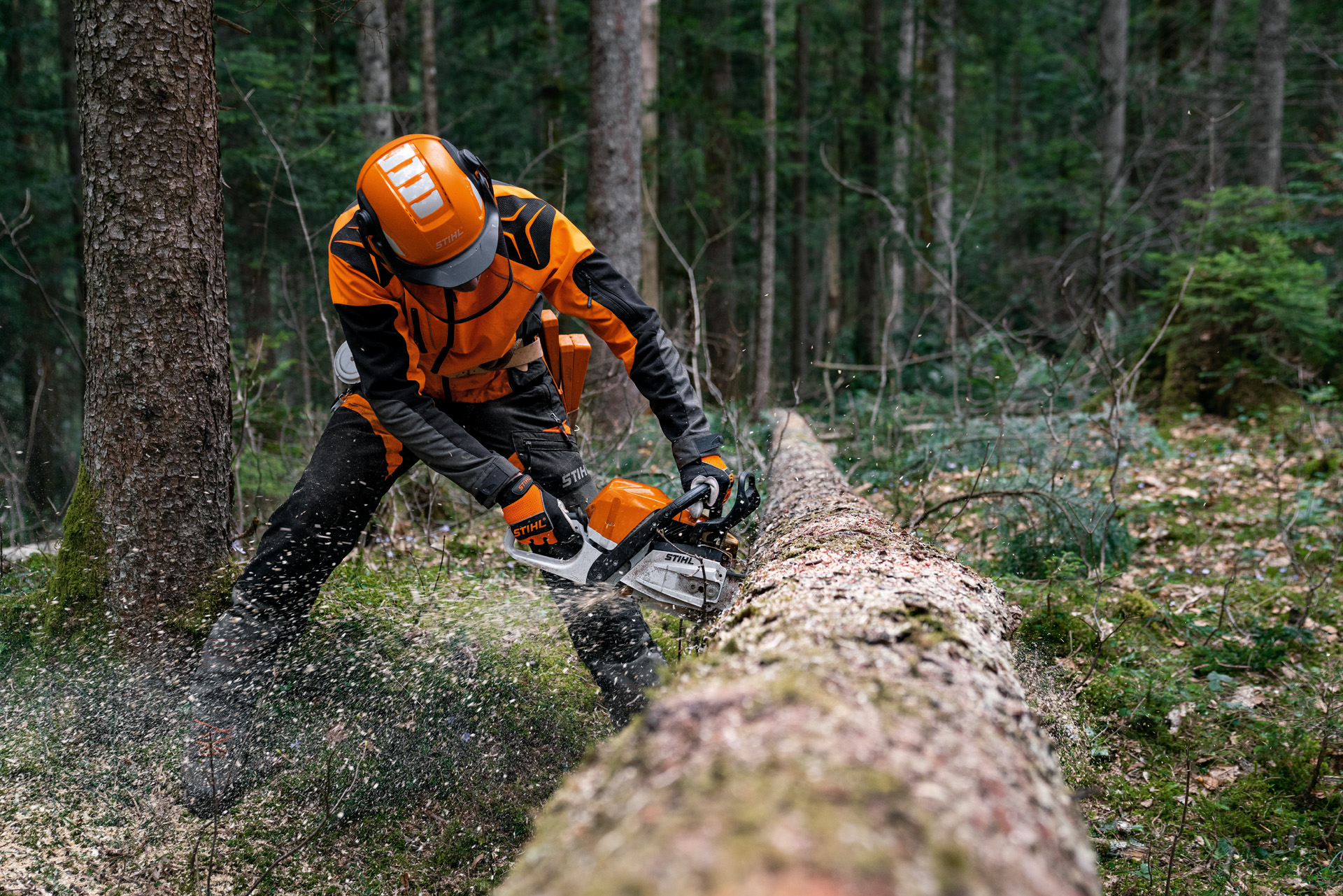

Μηχανοκίνητα αλυσοπρίονα με AV στο δάσος
Κατά τη δασική εργασία το ζητούμενο είναι ο χειρισμός ακριβείας. Όλα τα βενζινοκίνητα αλυσοπρίονα STIHL διαθέτουν συνεπώς ένα σύστημα AV.
Κατά την κοπή και το κλάδεμα μικρών και μεσαίων δέντρων, το σύστημα AV του επαναφορτιζόμενου αλυσοπρίονου STIHL MSA 300 προστατεύει επιπλέον τους μύες και τις αρθρώσεις.
Με το ψαλίδι μπορντούρας STIHL HS 82 μπορείτε να εργάζεστε ξεκούραστα.
Μηχανήματα AV για την αρχιτεκτονική κήπων και τοπίων
Στην αρχιτεκτονική κήπων και τοπίου, οι πανίσχυροι κινητήρες φροντίζουν για την ταχεία πρόοδο της εργασίας. Τα μηχανήματα με σύστημα AV μειώνουν τους κραδασμούς του κινητήρα, εξασφαλίζοντας ξεκούραστη εργασία, όπως με το κοπτικό μηχάνημα STIHL FS 411, τον φυσητήρα STIHL BG 86 ή το ψαλίδι μπορντούρας STIHL HS 82.
Το σύστημα AV μειώνει τους κραδασμούς του κινητήρα στον αρμοκόφτη.
Μηχανήματα AV – Χρήση σε οικοδομές
Οι τομές ακριβείας στο σκυρόδεμα, την άσφαλτο, την πέτρα, τον δομικό χάλυβα ή τους σωλήνες επιτυγχάνονται με τον βενζινοκίνητο αρμοκόφτη STIHL TS 410. Το σύστημα AV του μειώνει σημαντικά τις ταλαντώσεις του κινητήρα που μεταδίδονται – για εργασία με εξοικονόμηση δυνάμεων ακόμη και σε παρατεταμένες περιόδους εργασίας.
Αντικραδασμικά συστήματα σε μηχανήματα STIHL: Μια επιλογή

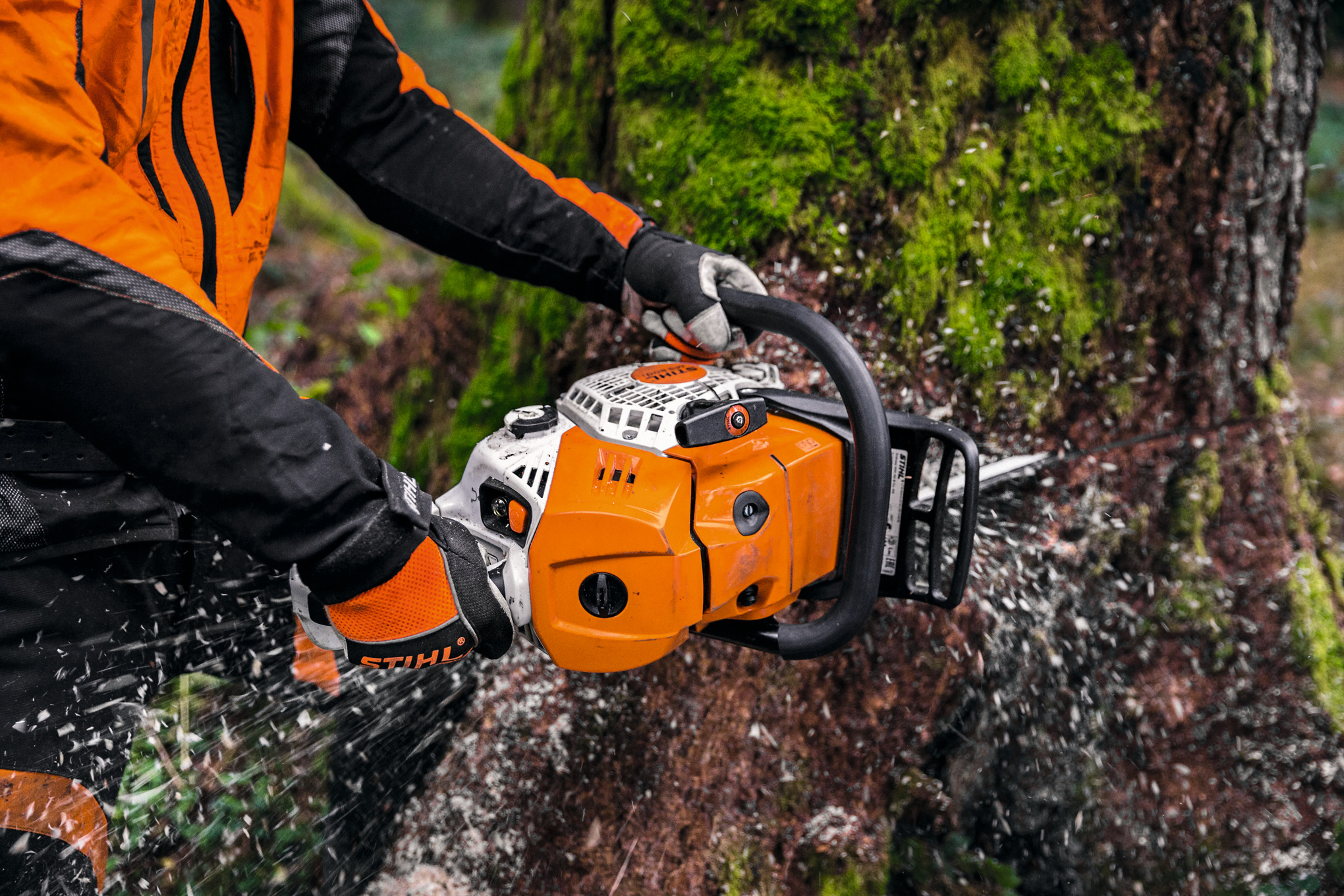

Στα αλυσοπρίονα STIHL, ο σωλήνας λαβής και η πίσω λαβή αποσυνδέονται από τον κινητήρα μέσω του αντικραδασμικού συστήματος. Επίσης, το σύστημα AV απομονώνει τις διεγέρσεις από τη διαδικασία κοπής. Αυτή η σχεδίαση διατίθεται σε όλα τα βενζινοκίνητα αλυσοπρίονα της STIHL.
Στα κοπτικά μηχανήματά μας υπάρχουν διάφορα αντικραδασμικά συστήματα που βελτιώνουν την εργασία με τα μηχανήματα. Εκεί θα βρείτε συστήματα που αποσυνδέουν τη λαβή από τον κινητήρα και συστήματα που διαχωρίζουν τις λαβές μαζί με τον άξονα από τον κινητήρα.
Τα αντικραδασμικά συστήματα που χρησιμοποιούνται στους βενζινοκίνητους αρμοκόφτες STIHL έχουν παρόμοια δομή με τα συστήματα στα μηχανοκίνητα αλυσοπρίονα.
Οι φορητοί, βενζινοκίνητοι φυσητήρες STIHL δεν διαθέτουν αντικραδασμικό σύστημα. Οι μεγάλοι διαθέτουν ένα σύστημα που είναι παρόμοιο με το αντικραδασμικό σύστημα σε αρμοκόφτες και μηχανοκίνητα αλυσοπρίονα.
Τα βενζινοκίνητα επαγγελματικά ψαλίδια μπορντούρας της STIHL διαθέτουν ένα αντικραδασμικό σύστημα – αυτό ισχύει και για το νέο, επαναφορτιζόμενο HSA 07/06. Στα ψαλίδια μπορντούρας, η χρήση ενός αντικραδασμικού συστήματος επηρεάζει θετικά και τη στάθμη θορύβου της μηχανήματος εκτός από την αποτροπή των κραδασμών.
Αντικραδασμικά συστήματα και κατευθυντήριες οδηγίες προστασίας της εργασίας
Το τι σημαίνει ένα αντικραδασμικό σύστημα για τους χειριστές μηχανημάτων είναι σχετικά σαφές: Περισσότερη άνεση κατά τον χειρισμό του μηχανήματος. Αλλά και για τους εργοδότες, τα αντικραδασμικά συστήματα αποτελούν ένα σημαντικό στοιχείο της προστασίας της εργασίας. Η κατευθυντήρια οδηγία της ΕΕ για τους κραδασμούς καθορίζει τα ανώτατα όρια κραδασμών.
Αυτές οι τιμές μπορούν να τηρούνται με διάφορους τρόπους: Είτε με τον μέγιστα επιτρεπόμενο ημερήσιο χρόνο εργασίας με το μηχάνημα είτε μη ξεπερνώντας ένα όριο κραδασμών που επιτρέπει την εργασία με το μηχάνημα χωρίς χρονικό περιορισμό. Έτσι, ένα αντικραδασμικό σύστημα χρησιμεύει στην εκπλήρωση των κατευθυντήριων οδηγιών για τους κραδασμούς στους ημερήσιους χρόνους λειτουργίας που ισχύουν για επαγγελματίες.
Στην STIHL, η στάθμη κραδασμών κάθε μηχανήματος μετράται με ακρίβεια.
Οδηγία για τους κραδασμούς για τους εργοδότες
Συνοψίσαμε για εσάς βασικές πληροφορίες σχετικά με την οδηγία της ΕΕ σχετικά με τους κραδασμούς (2002/44/ΕΚ) στο χέρι/βραχίονα και χρήσιμες υποδείξεις για την εφαρμογή της από τους εργοδότες.
Επιπλέον, σας παρέχουμε ένα βοήθημα υπολογισμού για τον προσδιορισμό της ημερήσιας επιβάρυνσης ταλάντωσης και τα στοιχεία δόνησης για τα μηχανήματα STIHL.
Το αντικραδασμικό σύστημα της STIHL: Η προέλευση
Το αντικραδασμικό σύστημα είναι διαθέσιμο σε όλα τα μηχανήματα STIHL που παράγουν έντονους κραδασμούς λόγω του μηχανισμού κίνησης. Αυτό περιλαμβάνει πολλά μηχανήματα, από το αλυσοπρίονο και το κοπτικό μηχάνημα και τον αρμοκόφτη μέχρι το ψαλίδι μπορντούρας. Αυτό που σήμερα σε πολλά μηχανήματα STIHL προσφέρει τη μέγιστη άνεση και προστασία της υγείας για τους χειριστές των μηχανημάτων, έχει τις ρίζες του σε ένα αλυσοπρίονο.
Για την ακρίβεια: στο STIHL Contra που στο μεταξύ έγινε ένας θρύλος. Όταν κυκλοφόρησε στην αγορά το 1959, ήταν το πρώτο πριόνι, με το οποίο μπορούσε κανείς να κόψει και να κλαδέψει δέντρα. Αυτό που ωστόσο κατά τη χρονική στιγμή της παρουσίασης δεν ήταν τόσο σαφές σε κανένα: Οι υψηλοί κραδασμοί των μηχανημάτων μπορούσαν, σε τακτική χρήση και ιδιαίτερα σε συνδυασμό με το ψύχος, να προκαλέσουν έντονες διαταραχές της κυκλοφορίας του αίματος στα δάχτυλα των χρηστών – το λεγόμενο σύνδρομο του λευκού δαχτύλου.
Για να αντιμετωπιστεί το θέμα αυτό, η STIHL ξεκίνησε την έρευνα και ανάπτυξη ενός αντικραδασμικού συστήματος για μηχανοκίνητα αλυσοπρίονα, για το οποίο υποβλήθηκε αίτηση διπλώματος ευρεσιτεχνίας το 1964.
Αυτό το αντικραδασμικό σύστημα διακρίνονταν για την αποσύνδεση των λαβών από τον κινητήρα μέσω ελαστικών στοιχείων. Έναν χρόνο αργότερα, το αντικραδασμικό σύστημα ήταν ήδη βασικός εξοπλισμός στο νέο STIHL Contra και το 1967 το μηχανοκίνητο αλυσοπρίονο 041AV ήταν ήδη διαθέσιμο με ένα πλήρως ενσωματωμένο αντικραδασμικό σύστημα στο πλαίσιο λαβής. Αποτελούνταν από ένα καρμπιρατέρ και φίλτρο αέρα με εκτεταμένο τμήμα από χυτό μαγνήσιο, στο οποίο είχε τοποθετηθεί η πίσω χειρολαβή. Αυτό το σύστημα AV εξελίχθηκε πολύ γρήγορα και μεταφέρθηκε με προσαρμογές σε περαιτέρω ομάδες προϊόντων.
Σήμερα, το σύνδρομο του λευκού δαχτύλου δεν αποτελεί πλέον μια τυπική ασθένεια για τους εργαζόμενους στη δασοκομία σε μεγάλο βαθμό χάρη στον συνδυασμό θέρμανσης λαβής και αντικραδασμικού συστήματος στα μηχανήματα STIHL.
